800*800電動閘板閥安裝示意圖及型號參數

[ 2025-04-22 ]

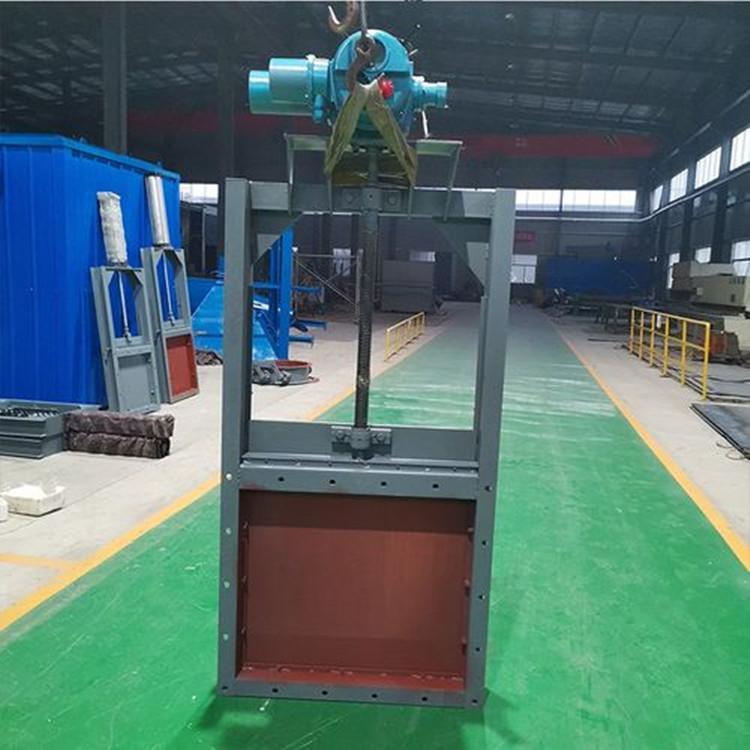

‌800*800電動閘板閥‌是一種電動高溫平板閘板閥，具有推力型結構，適用于建材、冶金、礦山等行業粉塵物料的流量控制。其密封結構經過優化，驅動結構穩定，廣泛用于需要控制粉塵物料流量的場合‌。

技術參數和性能特點

‌結構緊湊、設計合理‌：閥門剛性好，通道流暢，流阻系數小。
‌密封可靠‌：采用不銹鋼和硬質合金的密封面，使用壽命長。使用柔性石墨填料板，操作輕便靈活。
‌驅動方式‌：電動執行器驅動，開啟輕松‌。

應用場景

該閥門適用于建材、冶金、礦山等行業的管道系統中，特別是在需要控制粉塵物料流量的場合表現出色‌。
電動閥

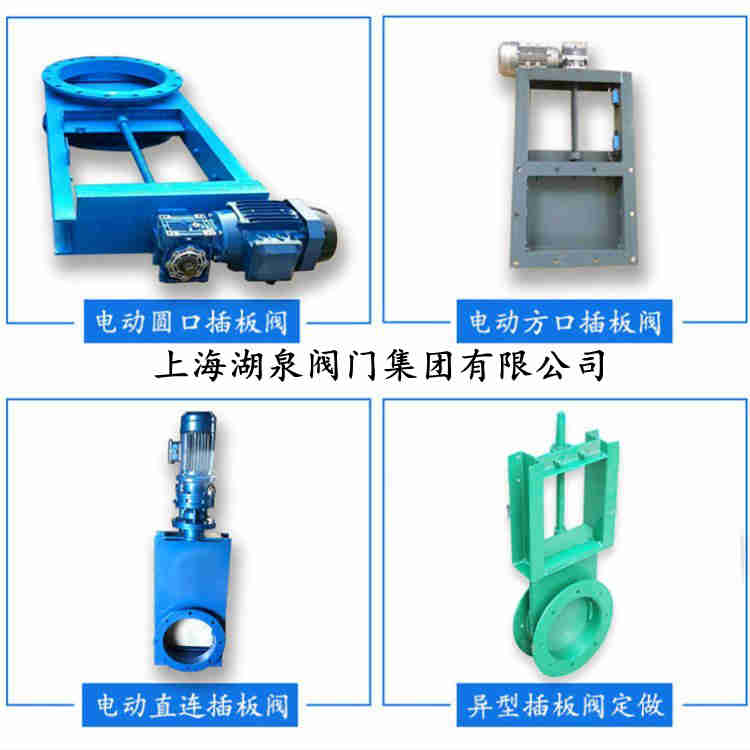

電動方形插板閥、方形電動插板閥主要技術參數及性能：

公稱通徑	200×200、300×300、400×400、500×500、600×600、700×700
適用溫度	-10~+200℃
連接形式	法蘭
法蘭標準	GB/T9113、JB/T79
主體材料	Q235A、304、316、304L、316L
密封形式	硬密封、軟密封
配套附件	1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關
氣源壓力	0.4~0.6MPa
電磁閥電壓	DC24V、AC220V
行程開關控制電壓

電動方形插板閥、方形電動插板閥主要性能參數：

類別	A×A	B×B	C×C	H	L	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	8-Φ14	70.5
	300×300	356×356	396×396	1050	81
	400×400	456×456	496×496	140	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	16-Φ18	147
雙向	600×600	660×660	706×706	1830	169
	700×700	770×770	820×820	2130	20-Φ18	236
	800×800	870×870	920×920	2440	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	24-Φ23	636
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105X-113（X是絲桿中心離地面
