閘閥\Z61Y-25 DN100產品詳細技術參數說明書

[ 2025-04-10 ]

‌Z61Y-25 DN100閘閥是一種焊接式鍛鋼閘閥,適用于石油、化工、水力、火力電站等各種系統的管路上,用于切斷或接通管路介質‌‌。該閥門的具體參數和特性如下:

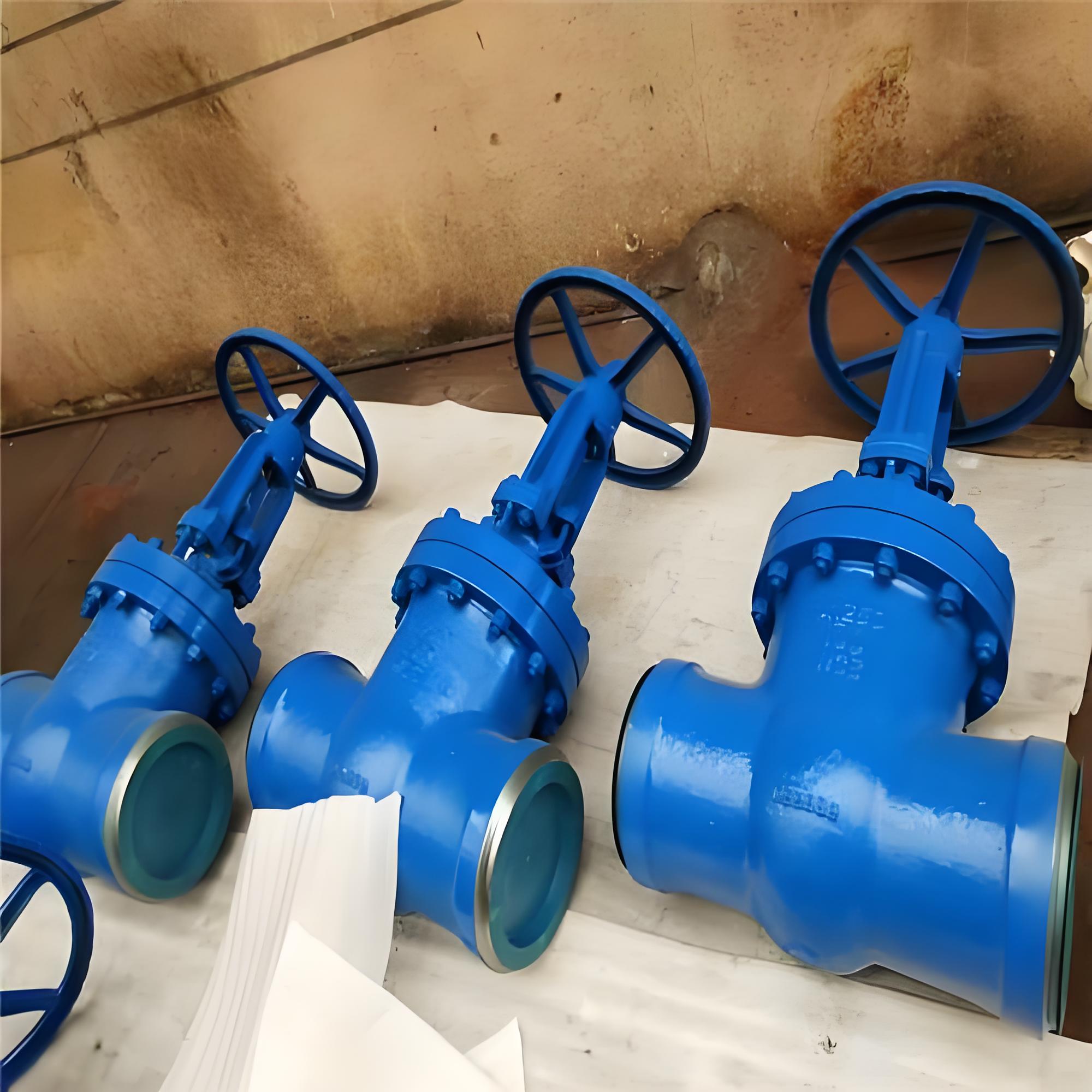

閥
適用范圍和工作環境

  • ‌適用介質‌:水、油品、蒸汽等‌。
  • ‌工作溫度‌:≤600℃‌。
  • ‌公稱壓力‌:1.6MPa~42.0MPa(或150LB-2500LB)‌。

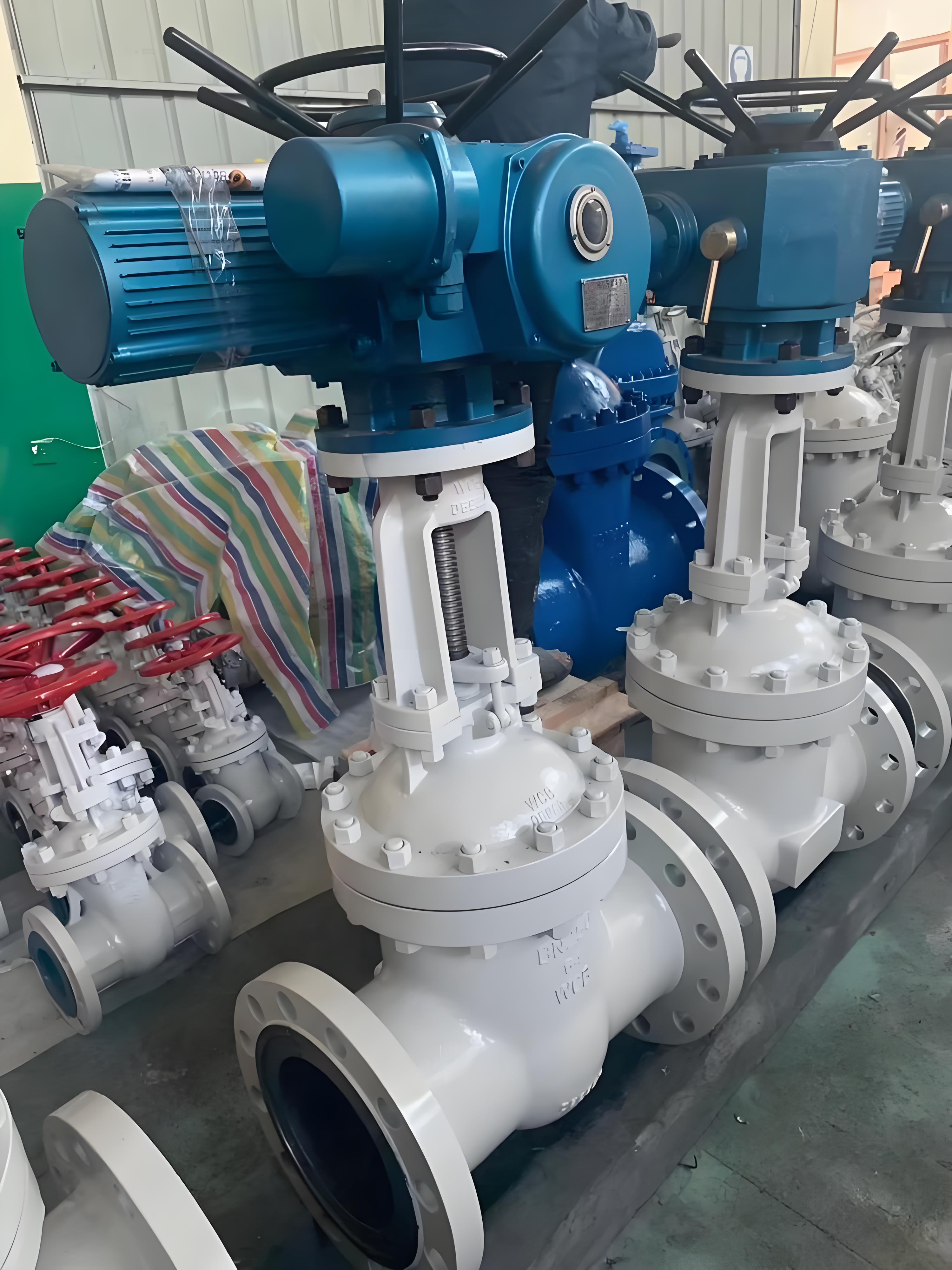

閘閥

結構特點和材料

  • ‌結構形式‌:全徑或縮徑,明桿支架式,自定心壓板壓套式‌。
  • ‌連接方式‌:焊接、法蘭、內螺紋、承插焊‌。
  • ‌閥體材料‌:鍛鋼、鍛不銹鋼、A105、A182、F22、F304等‌。
  • ‌密封面材料‌:不銹鋼和硬質合金,密封可靠,耐磨、耐高溫、耐腐蝕‌。
閘閥廠家

操作方式和應用場景

  • ‌操作方式‌:手動、齒輪傳動、電動、氣動等‌。
  • ‌應用場景‌:廣泛應用于石油、化工、水力、火力電站等各種系統的管路上,適用于切斷或接通管路介質‌。
閥門

Z61Y鍛鋼承插焊閘閥產品材料:

序號

零件名稱

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

閥體

A105

A182F22

A182F304(L)

A182F316(L)

2

閥座

A276420

A276304

A276304(L)

A276316(L)

3

閘板

A182F430&410

A182F304

A182F304(L)

A182F316(L)

4

閥桿

A182F6

A182F304

A182F304(L)

A182F316(L)

5

墊片

316夾柔性石墨

316夾PTFE

6

閥蓋

A105

A276f304

A276F304(L)

A276F316(L)

7

螺栓

A193B7

A193B16

A193B8

A193B8M

8

銷釘

A276420

A276 304

9

填料壓套

A276410

A182F304(L)

A182F316(L)

10

活節螺栓

A193B7

A193B16

A193B8

A193B8M

11

填料壓板

A105

A182F11

A182F304(L)

A182F316(L)

12

螺母

A1942H

A1944

A1948

A1948M

13

閥桿螺母

A276420

14

鎖緊螺母

A1942H

A1944

A1948

A1948M

15

銘牌

SS

16

手輪

A197

17

墊片

A473431



18

填料

柔性石墨

PTFE

適用介質

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

適用溫度

―29℃~425℃

―29℃~550℃

―29℃~200℃

備注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼;

Z61Y鍛鋼承插焊閘閥連接尺寸:

NPS

縮徑

3/8"

1/2"

3/4"

1"

11/4"

11/2"

2"



全徑



3/8"

1/2"

3/4"

1"

11/4"

11/2"

2"

L

79

79

92

111

120

120

140

178

H(開)

158

158

169

197

236

246

283

330

W

100

100

100

125

160

160

180

200

重量

螺栓式

2.0

2.1

2.3

4.3

5.9

6.9

11.1

15.2

焊接式

1.7

1.8

2.0

3.8

5.1

6.1

10.2

14.2
