產品名稱：q947f-16c dn400固定電動球閥廠家[ 2022-08-09 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、q947f-16c dn400固定電動球閥廠家產品介紹

上海湖泉閥門集團有限公司固定電動球閥采用固定式球閥與高精度電動執行器組裝而成，?適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合，其強度、安全性、耐惡劣環境性等在設計時進行了考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合，每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。

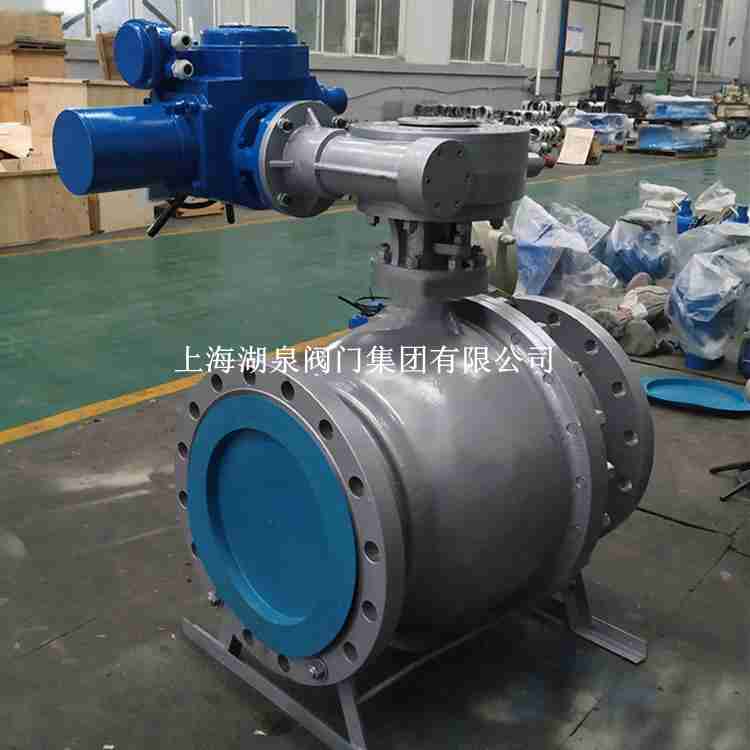

q947f-16c dn400固定電動球閥廠家

二、q947f-16c dn400固定電動球閥廠家產品優點

1、采用固定球設計，磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。　　
2、采用高平臺結構，能使安裝電/氣動執行器更為專業化。　　
3、采用全通徑設計，流通阻力小。　　
4、金采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。　　
5、增加了預緊力彈簧，使得球閥具有自動泄壓功能。　　
6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。　　
7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。　　
8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。　　
9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。

三、Qq947f-16c dn400固定電動球閥廠家主要零部件材質

零件名稱	材料
材料代號	Ｃ	Ｌ	Ｐ	Ｒ
閥體　閥蓋	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球體	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
閥座密封面	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

四、q947f-16c dn400固定電動球閥廠家主要性能范圍

試驗壓力（Mpa)	公稱壓力（Mpa)					壓力級（Class)					JIS(MPa)
試驗壓力（Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	400	600	900	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	10.2	15.3	23.1	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	7.5	11.2	16.8	1.5	2.8
氣密試驗	0.5-0.7
工作溫度	PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質	C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

五、q947f-16c dn400固定電動球閥廠家主要外形尺寸

公稱壓力（MPa)	公稱通徑	L	D	D1	D2	D6	b	f/f1	z-φd	H(mm)				重量
公稱壓力（MPa)	mm	mm	D	D1	D2	D6	b	f/f1	z-φd	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6	100	229	215	180	155	-	20		8-18	178		416	470	45		78	85	40		73	80
	125	356	245	210	185	-	22		8-18	152		542	520	58		107	120	50		100	110
	150	394	280	240	210	-	24		8-23		205	572	538		117	145	180		100	130	160
	200	457	335	295	265	-	26		12-23		398	736	580		185	220	245		155	200	220
	250	533	405	355	320	-	30		12-25		495	890	637		245	280	300		215	255	280
	300	610	460	410	375	-	30		12-25		580	910	683		395	450	445		345	415	400
	350	686	520	470	435	-	34		16-25		625	1020	796		516	570	585		500	520	540
	400	762	580	525	485	-	36		16-30		720	1080	842		756	920	860		700	920	805
	450	864	640	585	545	-	40		20-30		770	1120	874		958	1140	1075		900	1140	1010
	500	914	705	650	608	-	44		20-34		840	1150	904		1200	1360	1310		1100	1360	1240
	600	1067	840	770	718	-	48		20-41		1050	1210	1120		1500	1620	1450		1400	1620	1360
	700	1245	910	840	788	-	50		24-41		1100	1300	1218		1800	1930	1810		1680	1930	1710
	800	1397	-	-	-	-	-		-		1150	1460	1328		2100	2250	2010		1980	2250	1910
